Entendendo o Cenario
O diâmetro é um dos conceitos fundamentais da geometria e das ciências aplicadas, presente desde o estudo das formas mais simples até projetos complexos de engenharia, astronomia e medicina. Em sua definição mais clássica, o diâmetro de uma circunferência é o segmento de reta que passa pelo centro e conecta dois pontos opostos da curva, sendo também a maior corda possível. Essa medida, representada pelo símbolo ⌀, estabelece uma relação direta com o raio (r), já que o diâmetro equivale a duas vezes o raio (d = 2r). Entretanto, o termo “diâmetro” ganha significados distintos conforme o contexto em que é empregado.
Na engenharia de tubulações, por exemplo, existe o conceito de diâmetro nominal (DN) , que não corresponde necessariamente ao valor real medido do tubo, mas sim a uma designação padronizada que facilita a compatibilidade entre componentes como válvulas, flanges e conexões. No sistema imperial, o equivalente é o NPS (Nominal Pipe Size) . Já na astronomia, o diâmetro de um corpo celeste, como a Terra, é medido em quilômetros e fornece a escala do planeta. Em todas essas áreas, saber medir e calcular o diâmetro corretamente é essencial para garantir precisão, segurança e eficiência.
Este artigo tem como objetivo esclarecer o que é o diâmetro nos diferentes campos do conhecimento, apresentar métodos de medição e cálculo, destacar padrões técnicos importantes e responder às dúvidas mais comuns sobre o tema. A leitura é voltada para estudantes, profissionais e curiosos que desejam compreender de forma abrangente esse conceito aparentemente simples, mas repleto de nuances.
Entenda em Detalhes
1 O diâmetro na geometria
Na geometria euclidiana, o diâmetro é uma grandeza linear que caracteriza círculos, esferas e outras figuras de simetria radial. Para uma circunferência de raio \( r \), o diâmetro \( d \) é dado por:
\[ d = 2r \]
A partir do diâmetro, é possível calcular o comprimento da circunferência (C = π × d) e a área do círculo (A = π × (d/2)²). Em termos práticos, medir o diâmetro de um objeto circular é muitas vezes mais simples do que medir o raio, pois não é necessário localizar o centro com exatidão. Instrumentos como paquímetros, micrômetros e trenas são comumente usados para essa finalidade.
Em sólidos tridimensionais, como esferas e cilindros, o diâmetro também é uma dimensão crítica. Por exemplo, o diâmetro de uma esfera define seu volume (V = (4/3)π × (d/2)³) e sua área superficial. Na prática, engenheiros e projetistas utilizam o diâmetro para especificar peças, desde rolamentos até tanques de armazenamento.
2 Diâmetro nominal em tubulações (DN e NPS)
Um dos usos mais importantes do termo “diâmetro” fora da geometria pura ocorre na indústria de tubos e conexões. O diâmetro nominal (DN) é uma designação padronizada, sem unidade, que identifica o tamanho de um tubo ou componente de forma simplificada. No Brasil, as normas ABNT NBR 5593 e NBR 14738 estabelecem critérios para fabricação e uso desses elementos. O sistema DN é baseado no padrão métrico ISO e facilita a intercambialidade entre peças de diferentes fabricantes.
É fundamental entender que o DN não corresponde ao diâmetro externo real do tubo. Por exemplo, um tubo DN 80 possui diâmetro externo (OD, do inglês ) de 88,90 mm, e um tubo DN 300 tem OD de 323 mm — valores que diferem da numeração nominal. Essa diferença ocorre porque o DN se originou de uma aproximação histórica do diâmetro interno aproximado em milímetros, mas as espessuras de parede variam conforme a classe de pressão.
No sistema imperial, o NPS (Nominal Pipe Size) é o equivalente. Para tamanhos acima de NPS 12, a designação numérica coincide aproximadamente com o diâmetro externo em polegadas. A confusão entre DN, NPS e medidas reais é uma das principais causas de erros em projetos de tubulação. Por isso, engenheiros e técnicos devem sempre consultar tabelas padronizadas que relacionam DN, OD (diâmetro externo), ID (diâmetro interno) e espessura de parede.
3 O diâmetro na astronomia
A astronomia utiliza o diâmetro para descrever o tamanho de planetas, estrelas, luas e outros corpos celestes. O diâmetro equatorial da Terra, por exemplo, é de aproximadamente 12.752 km, valor que resulta em uma circunferência de cerca de 40.072 km. Essas medidas são obtidas por meio de técnicas como triangulação, radar e observações de satélites. O conhecimento do diâmetro de um astro é essencial para calcular sua densidade, gravidade superficial e até mesmo para planejar missões espaciais.
Quando se fala do Sol, o diâmetro é de cerca de 1.392.700 km, cerca de 109 vezes o da Terra. Em escalas ainda maiores, o diâmetro de galáxias pode ser medido em anos-luz. Embora a forma de medição seja diferente da usada em geometria cotidiana, o princípio matemático é o mesmo: a maior distância entre dois pontos opostos de um objeto.
4 Como medir o diâmetro na prática

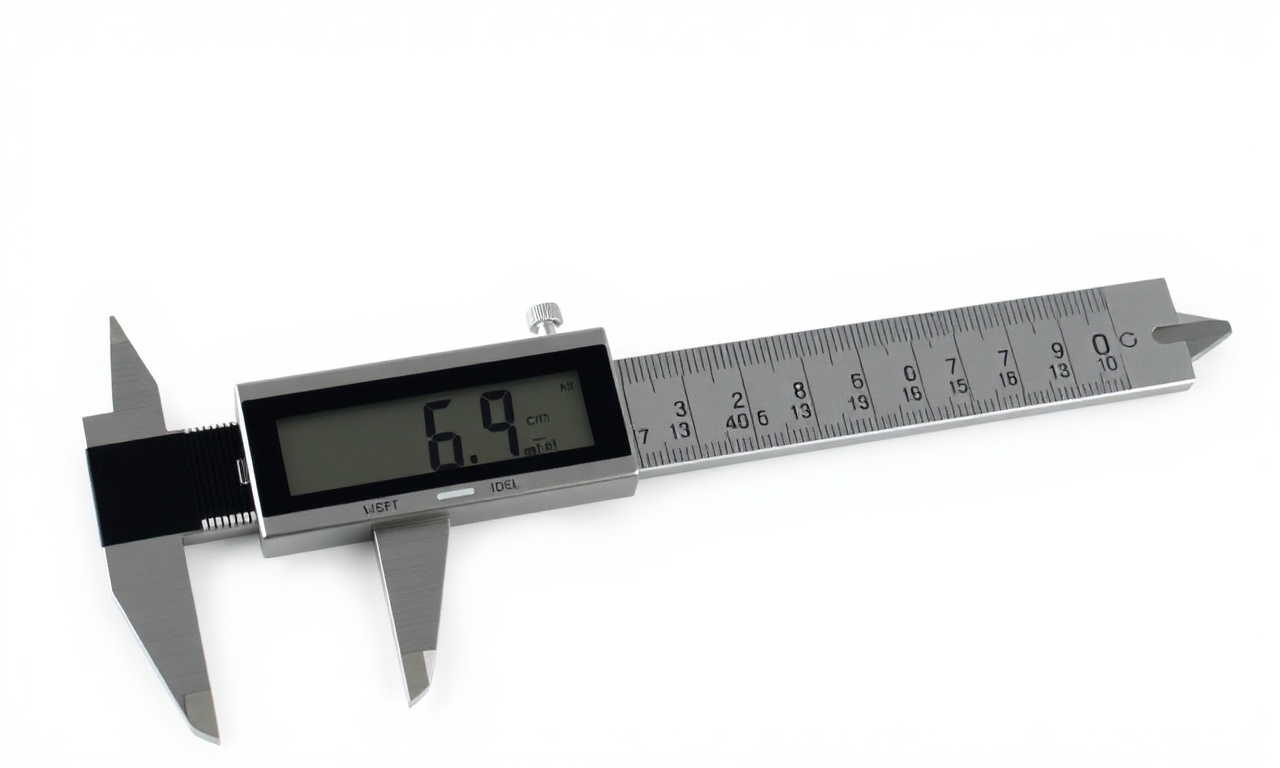

A medição do diâmetro depende do objeto e da precisão requerida. Para objetos pequenos (até alguns centímetros), o paquímetro é o instrumento mais comum. Ele permite medir o diâmetro externo e interno com resolução de 0,05 mm ou 0,02 mm. Para peças muito pequenas ou de alta precisão, utiliza-se o micrômetro, que pode alcançar resolução de 0,001 mm.
Para tubos e cilindros de médio a grande porte, usam-se trenas métricas ou fitas de aço. A circunferência é medida e, em seguida, dividida por π (aproximadamente 3,1416) para obter o diâmetro. Essa técnica é útil quando não se pode acessar o centro do objeto ou quando o formato é irregular.
No caso de objetos esféricos ou tridimensionais, é importante medir em vários pontos e calcular a média, pois defeitos de forma podem distorcer o valor. Para diâmetros nominais de tubos, a consulta a tabelas técnicas é mais confiável do que a medição direta, já que a designação nominal não corresponde ao valor real.
5 Importância do diâmetro em projetos e normas
Em engenharia, o diâmetro correto é crucial para o dimensionamento de estruturas, sistemas hidráulicos, pneumáticos e mecânicos. Um erro na escolha do diâmetro pode levar a vazamentos, perda de eficiência, falhas estruturais ou incompatibilidade entre componentes. Por isso, normas como as da ABNT, ISO e ASME estabelecem tabelas de diâmetros nominais e reais, classes de pressão e tolerâncias.
Um exemplo prático: ao especificar uma válvula para um sistema de água, o engenheiro deve indicar o DN e a classe de pressão. A válvula será fabricada com um diâmetro interno que se alinha ao tubo correspondente, garantindo vedação e fluxo adequados. Ignorar essa padronização pode resultar em peças que não se encaixam ou que causam restrições hidráulicas.
Uma lista: 5 diâmetros notáveis em diferentes áreas
A seguir, uma lista com exemplos representativos de diâmetros em contextos variados, ilustrando a amplitude do conceito.
- Diâmetro de uma moeda de 1 real
- Diâmetro nominal de um tubo de água residencial (DN 25)
- Diâmetro equatorial da Terra
- Diâmetro de um fio de cobre comum (1,5 mm²)
- Diâmetro de um pneu de automóvel (aro 15 polegadas)
Uma tabela comparativa: relação entre DN, diâmetro externo (OD) e NPS para tubos
A tabela abaixo apresenta alguns valores típicos de diâmetro nominal (DN), diâmetro externo real (OD) em milímetros e o correspondente NPS (polegadas). Esses dados são encontrados em normas internacionais e são usados para selecionar tubos e conexões.
| DN | Diâmetro Externo (OD) - mm | NPS (polegadas) |
|---|---|---|
| 15 | 21,3 | 1/2 |
| 20 | 26,7 | 3/4 |
| 25 | 33,4 | 1 |
| 32 | 42,2 | 1 1/4 |
| 40 | 48,3 | 1 1/2 |
| 50 | 60,3 | 2 |
| 65 | 76,1 | 2 1/2 |
| 80 | 88,9 | 3 |
| 100 | 114,3 | 4 |
| 150 | 168,3 | 6 |
| 200 | 219,1 | 8 |
| 300 | 323,9 | 12 |
Perguntas Frequentes (FAQ)
Qual a diferença entre diâmetro e raio?
O raio é a distância do centro de uma circunferência ou esfera até a sua borda. O diâmetro é o dobro do raio, ou seja, a distância entre dois pontos opostos passando pelo centro. Na prática, o diâmetro é mais fácil de medir em objetos sólidos, enquanto o raio é frequentemente usado em fórmulas matemáticas.
O diâmetro nominal (DN) de um tubo é igual ao diâmetro real?
Não. O DN é uma designação padronizada que facilita a compatibilidade entre componentes, mas não corresponde ao diâmetro externo nem ao interno real do tubo. Por exemplo, um tubo DN 80 tem diâmetro externo de 88,9 mm, não 80 mm. Para saber as medidas reais, é necessário consultar tabelas técnicas baseadas em normas como a NBR 5593.
Como calcular o diâmetro de um círculo a partir da circunferência?
Basta dividir o comprimento da circunferência (C) pelo valor de π (aproximadamente 3,14159). A fórmula é: d = C / π. Essa é uma técnica comum quando não é possível medir diretamente o diâmetro com um instrumento, como no caso de árvores ou tubos já instalados.
O que significam OD e ID em tubulações?
OD (Outside Diameter) é o diâmetro externo do tubo. ID (Inside Diameter) é o diâmetro interno, que depende da espessura da parede. Ambos são medidas reais, enquanto o DN é uma designação nominal. Conhecer o ID é importante para cálculos de fluxo e volume, enquanto o OD é necessário para encaixes e soldas.
Qual é o diâmetro da Terra e por que ele varia?
O diâmetro equatorial da Terra é de aproximadamente 12.756 km, enquanto o diâmetro polar é de cerca de 12.714 km. Essa diferença ocorre porque a Terra é ligeiramente achatada nos polos devido ao movimento de rotação. Por isso, o valor exato depende da latitude em que a medida é tomada.
É possível medir o diâmetro de um objeto irregular?
Sim, mas com limitações. Para objetos que não são perfeitamente circulares ou esféricos, define-se o “diâmetro equivalente” ou “diâmetro médio”. Pode-se medir em várias direções e calcular a média, ou utilizar métodos indiretos como o diâmetro hidráulico (4 × área / perímetro molhado) em mecânica dos fluidos. Em engenharia, objetos irregulares são frequentemente caracterizados por dimensões principais em vez de um único diâmetro.
Qual a relação entre diâmetro e circunferência?
A circunferência é diretamente proporcional ao diâmetro, segundo a constante π. Para qualquer círculo, a circunferência C = π × d. Isso significa que, ao dobrar o diâmetro, a circunferência também dobra. Essa relação é fundamental em cálculos de geometria, projetos de rodas, engrenagens e sistemas rotativos.
Ultimas Palavras
O diâmetro é uma grandeza versátil que transcende a geometria básica e se aplica a diversos campos do conhecimento e da indústria. Desde a simples medição de uma moeda até a especificação de tubulações em uma refinaria, passando pela determinação do tamanho de planetas, o entendimento correto do que é diâmetro, como medi-lo e como interpretar designações nominais é essencial para garantir precisão, segurança e compatibilidade.
Na engenharia, a confusão entre diâmetro nominal e real é uma das causas mais comuns de erros de projeto. Por isso, profissionais da área devem dominar as normas técnicas e recorrer a tabelas confiáveis. Na astronomia, o diâmetro dos corpos celestes nos ajuda a compreender a escala do universo. Em qualquer contexto, a fórmula fundamental d = 2r e a relação com a circunferência (C = πd) permanecem como ferramentas básicas.
Esperamos que este artigo tenha esclarecido os principais aspectos sobre o diâmetro, desde sua definição geométrica até suas aplicações práticas. Ao final, destaca-se a importância de utilizar a terminologia correta e de consultar fontes autorizadas sempre que houver dúvida sobre medidas e padrões.
